6DOF industrial test motion platform

Questa piattaforma è una piattaforma di test di calibrazione industriale a sei gradi di libertà sviluppata dalla nostra azienda in collaborazione con un istituto di ricerca, che viene utilizzata nei test industriali e nella calibrazione precisa.

uso

Tecnologia di controllo completo piattaforma di movimento a sei gradi di libertà, il suo sistema di movimento ha sei gradi di libertà. Ha principalmente sei cilindri elettrici servoazionati e la piattaforma che sostiene, su cui è installato il cockpit simulato. Il movimento coordinato di sei cilindri elettrici può azionare la piattaforma e far sì che la cabina di pilotaggio simuli i cambi di movimento del velivolo.

Può simulare il movimento tridimensionale di mezzi di trasporto come scafi di navi e automobili e può riprodurre il movimento all'interno in base alle dimensioni effettive e allo spettro di movimento, in modo da applicare carichi ambientali a sottostrutture o campioni chiave e svolgere ricerche correlate .



Parameter

Platform Parameters
Electric Cylinder Parameters
Servo motor and driver parameters:
size
Φ600*Φ1100mm*800mm
form
Foldback
Rated speed
3000rpm
weight
100kg
Screw diameter
16mm
Working current
3A
payload
150kg
Screw lead
10mm
Motor rated power
0.4KW*6
longitudinal displacement
320mm
journey
350mm
torque
1.27N.m
Lateral displacement
310mm
Reduction ratio
1.5
System rated total power
2.4kW
Vertical lift
320mm




pitch
±35deg




roll
±36deg




twist
±35deg





Features

·Our motion simulator platform is VR compatible, virtual reality is paired with our motion simulator.

·We offer Full 6 DOF motion simulator versions to reproduce automobiles, aircrafts, or any other vehicle motion.

·Adjustable motion simulator mounts allow customization of the platform to your needs.

·Our motion simulator is very reliable and widely used in universities and military.

·Experience every bump, vibration and speed change, an incredibly immersive experience.

·After careful design and years of experience to ensure the excellent performance and quality of each motion simulator.

·Built in power source, including an active PFC function to protect from short circuit, overload, overvoltage and overheating.

·Compatible with all major racing and flight titles on PC with simple USB plug in.

·Realistic super smooth operation using advanced actuator speed management.




Software Interface

motion platform controlling software

Program

motion platform controlling software

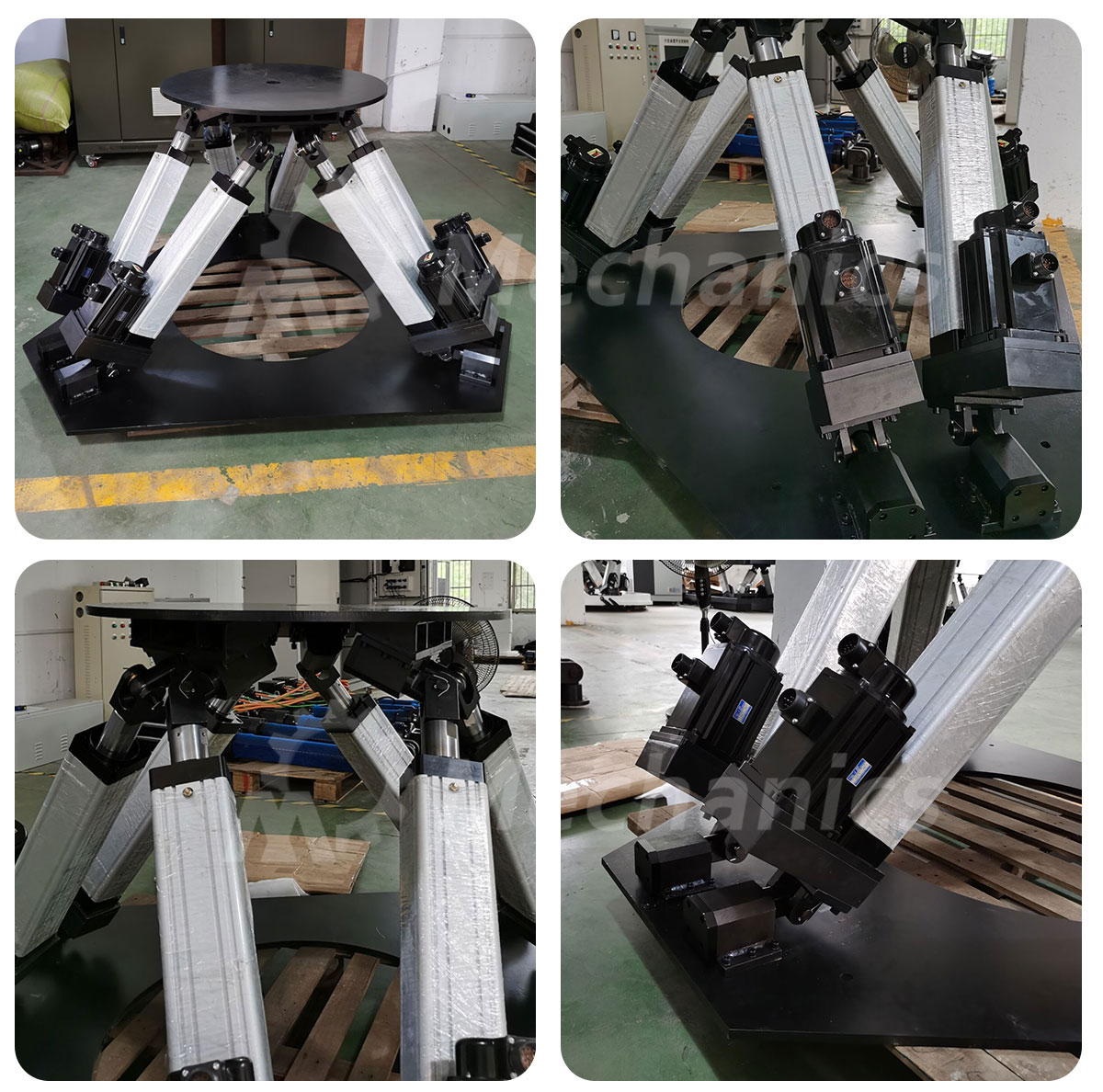

Products Show

6DOF industrial test motion platform
